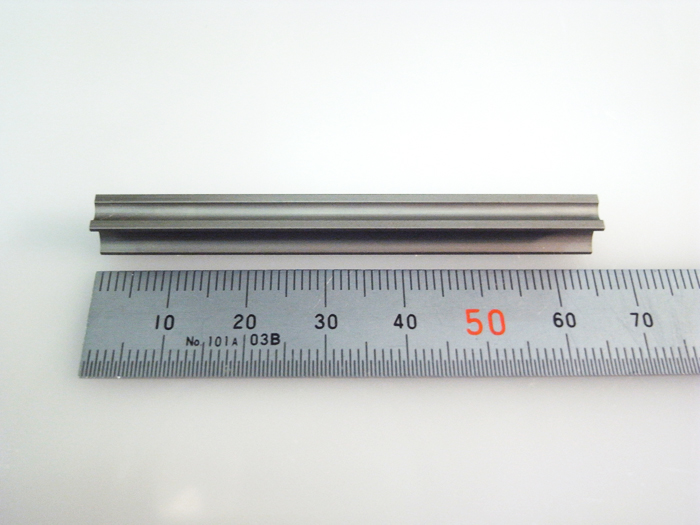

形状最好的面加工

素材:超硬(VGH2)
板厚:65mm
使用丝线直径:BS φ0.2
加工回数:10次加工
加工时间:1.8小时
表面粗糙度: Rz0.44μm
加工机器：MM50A

使用MM50A机器进行超硬的最好的面的形状加工(全周最后的精加工)

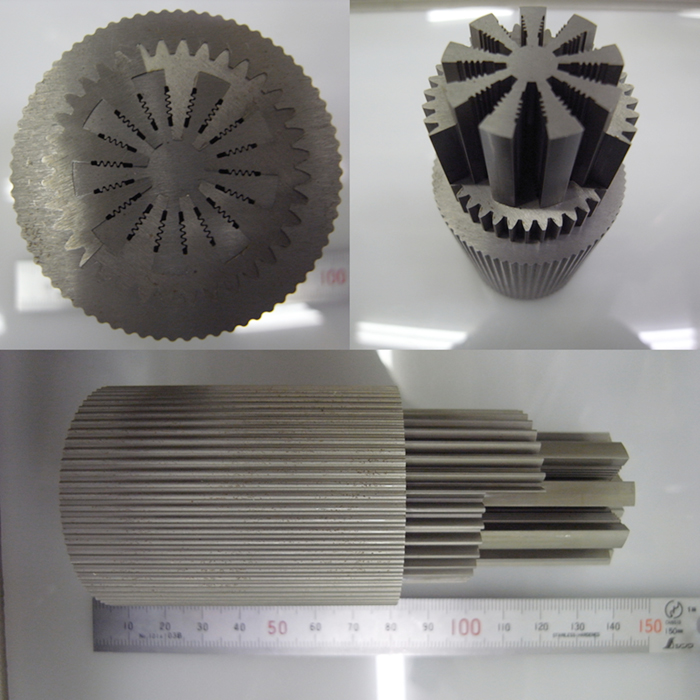

组合加工

素材:SKD11
板厚:60mm
使用丝线直径:BS φ0.2
加工回数:5次加工
加工时间:50.5小时
表面粗糙度: Rz2.0μm

加工机器:M50A

精密齿轮的组合加工事例

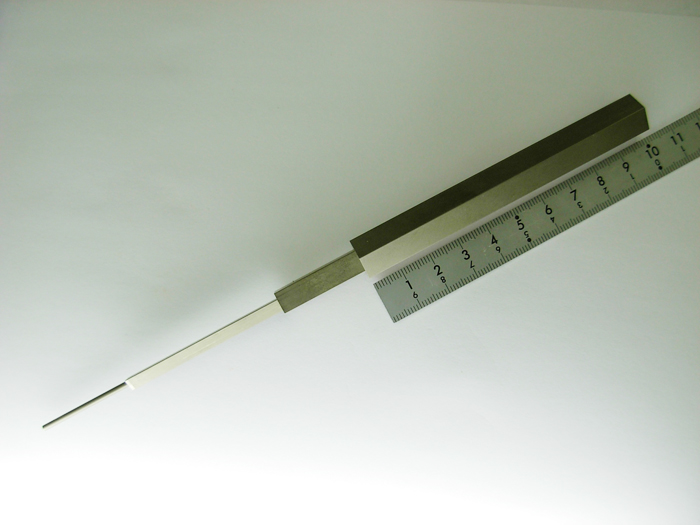

组合加工

素材:SKD11
板厚:100mm
使用丝线直径:BS φ0.20
加工回数:5次加工
加工时间:8.5小时
表面粗糙度: Rz2.0μm

加工机器:M50A

板厚100mm的组合加工

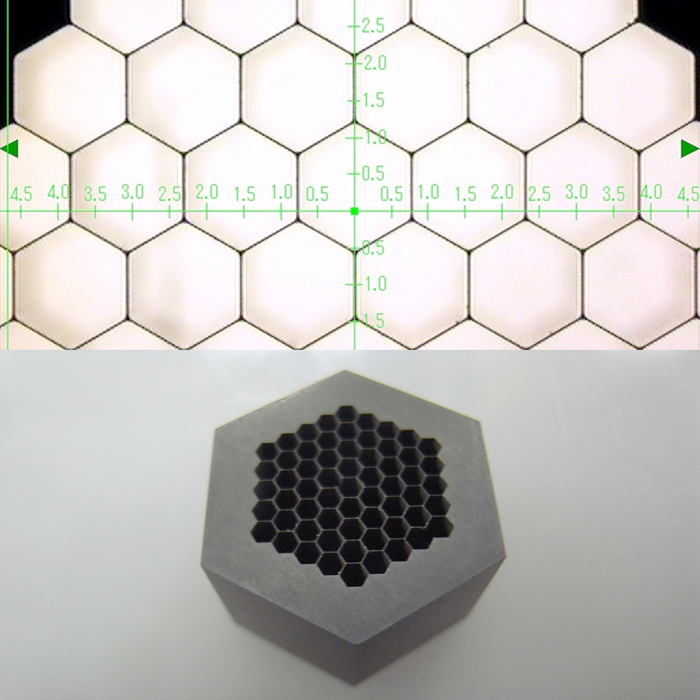

型芯分裂式加工

素材:WC
板厚:10mm
使用丝线直径:BS φ0.20
加工回数:7次加工
加工时间:12小时
表面粗糙度: Rz1.0μm

加工机器:M50A

蜂窝孔形状的加工,最薄的板厚度30μm

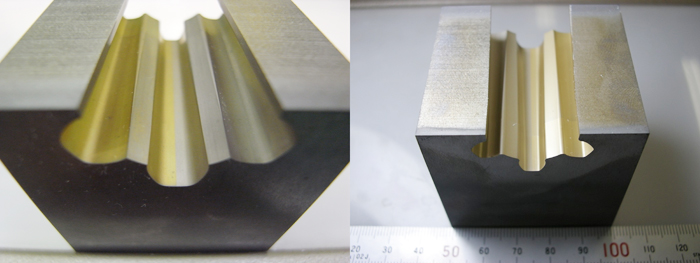

超硬腐蚀对策电路(ELC)加工

素材:超硬(D60)
板厚:45mm
使用丝线直径:BS φ0.2
加工回数:7次加工
加工时间:5.1小时
表面粗糙度: Rz1.0μm

加工机器:M50A

使用了超硬腐蚀对策电路(ELC)的加工事例。被涂层了的表面(腐蚀对策有)与没有涂覆的表面(腐蚀对策无)的比较

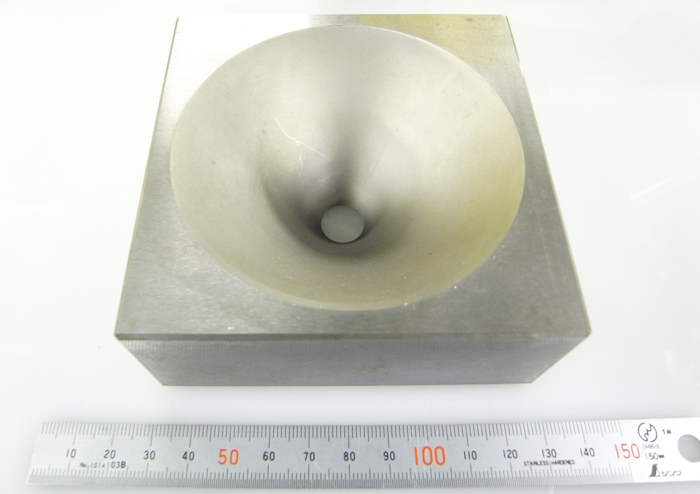

锥形45度的加工

素材:SKD11
板厚:40mm
使用丝线直径:MEGACUT φ0.2
加工回数:3次加工
加工时间:5小时
表面粗糙度: Rz4.5μm
加工机器:

大锥形(供选择)45度的加工事例
