西部超精密内外圆磨床
型号:SFG-28

产品详情

西部SFG-28精密自由形状内外圆磨床

高精度·高効率地加工 内圆·外圆端面的 形状· · 线连续形状。

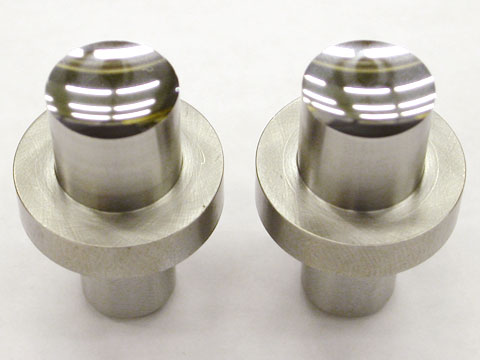

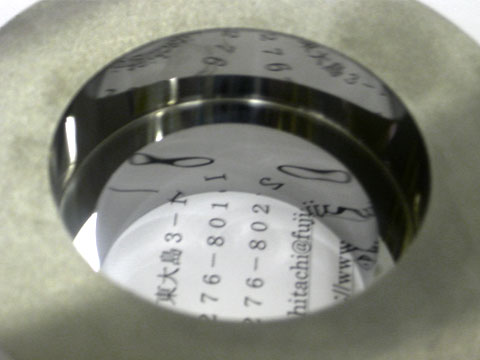

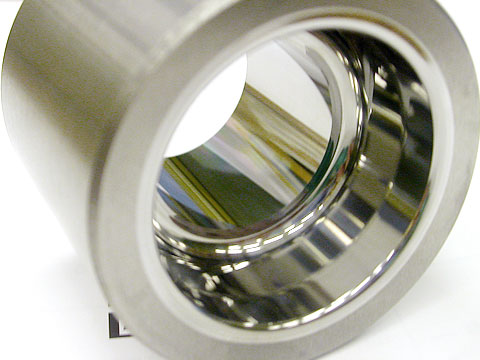

SFG-28加工图列:

内外圆磨床

实现了通用型圆筒研磨盘加工精度的约1/10的0.1μm水准的圆形平面精度,平面精度。
搭载了30,000min-1,80,000min-1的研磨主轴2座,并且也搭载了与之相对应的2个砂轮整形装置。

使用,通过机内砂轮整形装置,整形的砂轮,能够连续加工工件的内·外径部的直线·锥度·R部,且加工精度非常高。
此外,加工形状,加工尺寸方面无需将工件从卡盘拆下,可以利用机内计测装置测量并自动补正,从而进行再加工。

X,Z车轴的最小指令单位是0.01μm(闭环控制)。
在工件主轴,砂轮轴,采用了高精度陶瓷轴承,实现了高刚性以及高回转精度。
标配恒温装置,对滑动装置和主轴等各部分实施了特殊热度对策,确保了热度稳定。

透镜磨床光学透镜磨床
内外圆磨床P HP UP
主轴回转速度 100~10,000min-1 100~3,000min-1
主轴钻孔径 φ20mm
主电机 1.5kw/2.2kw(连续/15分额定)
X,Z轴最大移动距离 300mmx220mm
快速进给速度(X.Z轴) 4m/min
最小设定单位 0.1μm 0.01μm
标准夹具 4英寸 4英寸(高性能夹具)
标准加工工件尺寸 φ50mmx50mm
砂轮轴 2座
砂轮轴最大回转 60,000min-1(1.2kw) 80,000min-1(1.2kw)
砂轮轴低速回转 25,000min-1(2.0kw) 30,000min-1(4.5kw)
砥石磨削成形装置 2座(选购件) 2座(标准配备)
对象用户 汽车部件、精密模具、其他
NC装置 FANUC 0i-T FANUC 32i
